回转支承常用型号以及使用行业

所属分类:新闻中心 发布时间:2023-08-26 点击量:297

回转支承:单排球式(01系列、HS系列、Q系列)、双排球式(02系列)、三排滚柱式(13系列)、单排交叉滚柱式(11系列)、双列球式(07系列)以及轻型系列回转支承,可按国家机械行业标准JB/T2300---2015提供系列产品,产品型号覆盖150mm---4500mm各种标准和非标规格.

单排四点接触球式回转支承轴承 (01 系列)

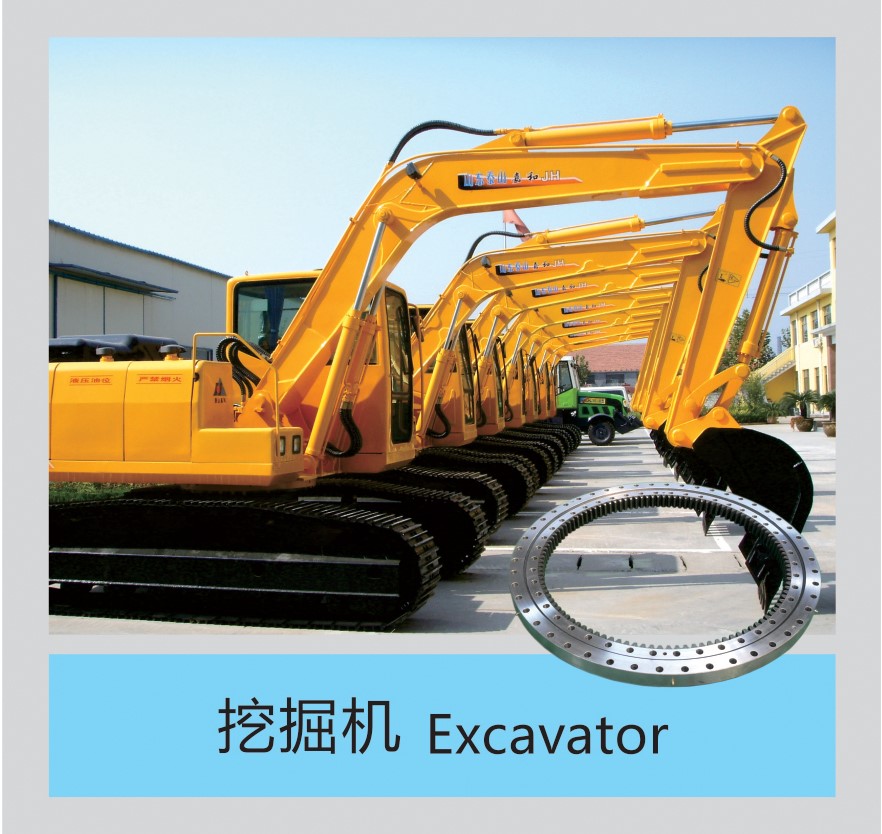

单排四点接触球式回转支承轴承由两个座圈组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。




双排异径球式回转支承轴承 (02 系列)
双排球式回转支承轴承有三个座圈,钢球和隔离块可直接排入上下滚道,根据受力状况,安排了上下两排直径不同的钢球。这种开式装配非常方便,上下圆弧滚道的承载角都为90°,能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时,滚道须特殊设计。双排异径球式回转支承轴承的轴向、径向尺寸都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上




单排交叉滚柱式回转支承轴承 (11 系列)
单排交叉滚柱式回转支承轴承,由两个座圈组成,结构紧凑、重量轻、制造精度高,装配间隙小,对安装精度要求高,滚柱为1:1交叉排列,能同时承受轴向力、倾翻力矩和较大的径向力,被广泛地用于起重运输,工程机械和军工产品上。
三排滚柱式回转支承轴承 (13 系列)
三排滚柱式回转支承轴承有三个座圈,上下及径向滚道各自分开,使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷,是四种产品中承载能力最大的一种,轴、径向尺寸都较大,结构牢固,特别适用于要求较大直径的重型机械,如斗轮式挖掘机、轮式起重机,船用起重机、港口起重机,钢水运转台及大吨位汽车起重机等机械上。
轻型系列回转支承轴承(WD系列)
轻型回转支承轴承具有与普通回转支承轴承相同的结构形式,重量轻,转动灵活。广泛应用于食品机械、灌装机械而、环保机械等领域。

 单排四点接触球式回转支承轴承 (HS 系列)

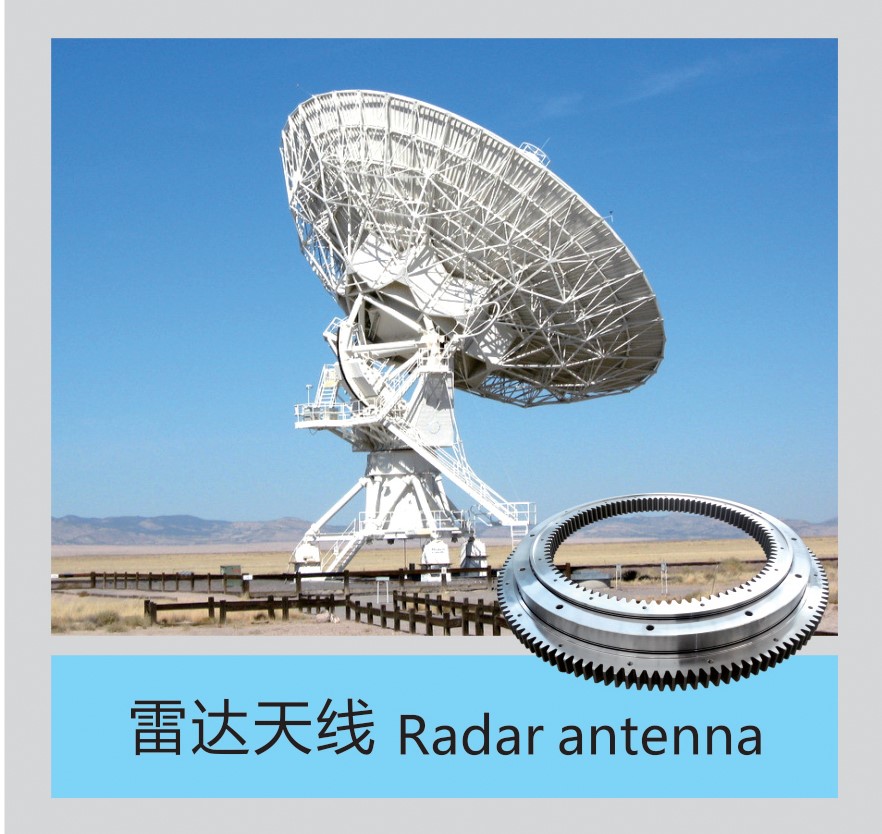

单排四点接触球式回转支承轴承由两个座圈组成,结构紧凑、钢球与圆弧滚道四点接触。主要用于汽车起重机、塔式起重机、挖掘机、打桩机、工程作业车、雷达扫描设备等承受倾翻力矩、垂直轴向力、水平倾向力作用的机械上。
单排交叉滚柱式回转支承轴承 (HJ 系列)
单排交叉滚柱式回转支承轴承,由两个座圈组成,结构紧凑、制造精度高,装配间隙小,对安装精度要求高,滚柱为1:1交叉排列,能同时承受轴向力,倾翻力矩和较大的径向力,被广泛地用于其中运输、工程机械和军工产品上。

单排四点接触球式回转支承轴承 (Q 系列)
单排四点接触球式回转支承,由两个座圈组成,结构紧凑、重量轻,钢球与圆孤滚道四点接角,能同时承受轴向力,倾翻力矩和较大的径向力,回转式输送机,焊接操作机,中小型超重机和挖掘机。



船舶行业回转支承

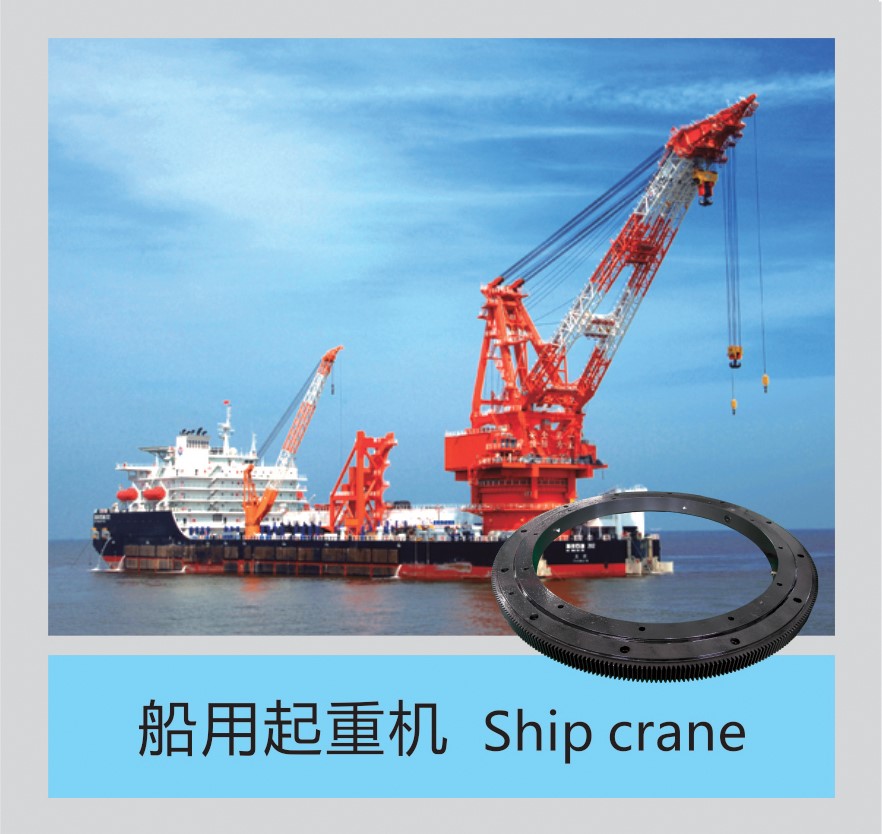

标准CB/T3669-1999。适用于船用起重机回转支承。也适用于近海用起重机回转支承。


煤炭行业回转支承

煤炭行业标准MT475-1996,适用于煤炭用掘进机,也适用于工程机械中的同类设备。
